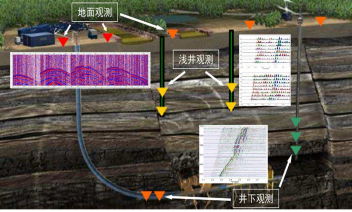

微地震压裂监测技术原理起源于天然地震的监测。水力压裂井中,由于压力的变化,地层被强制压开一条较大裂缝,沿着这条主裂缝,能量不断的向地层中辐射,形成主裂缝周围地层的张裂或错动,这些张裂和错动可以向外辐射弹性波地震能量,包括纵波和横波,类似于地震勘探中的震源,但其 频率相当高,其频率通常从200Hz到2000Hz左右的范围内变化。
操作流程:
1、模型建立
依据收集到的压裂井速度测井资料,以及过井地震剖面、速度资料、地质解释剖面、岩性剖面等数据,建立储层段的初始速度模型。
2、创建各采集站射线追踪走时文件
为了在每次空间定位节省计算机的运算时间,先创建计算出由纵横波速度模型定义的空间各点到各地面采集站的射线走时表,并存储到一个文件中。
3、资料预处理
选择预处理微地震连续记录数据的时间段,运用纵波或横波的速度模型,并选择一定的滤波方式,计算出纵向数据体的能量分布与生产施工目的层深度对比,进一步校正纵波或横波的速度模型。
4、高精度定位
根据较强的事件记录对速度模型进行验证及优化,根据旅行残时差对模型进行进一步调整,优化速度模型,对所有微地震事件重新定位。
5、定位结果分析
根据事件的空间分布,确定裂缝空间展布与分布规律。

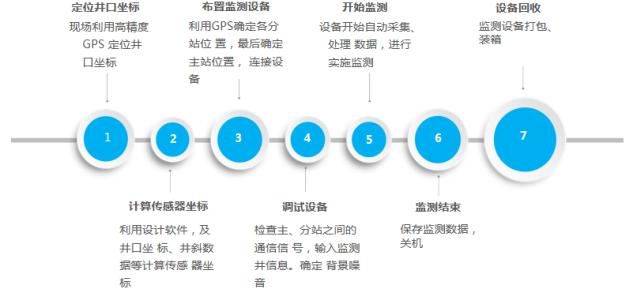

现场施工步骤:
